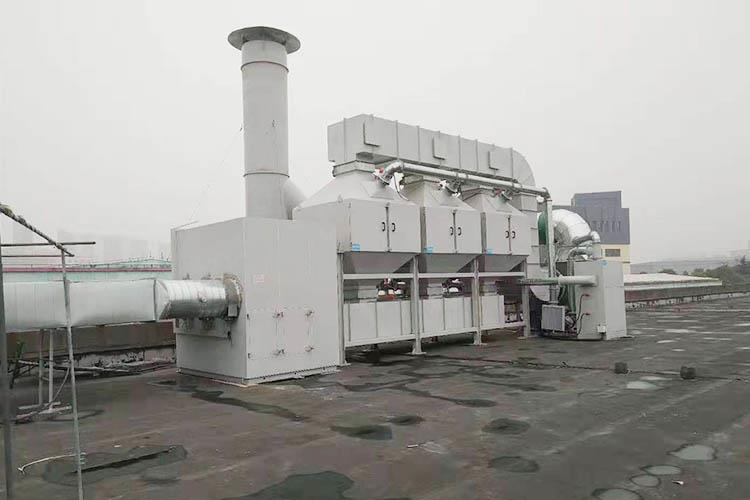

催化燃燒裝置主要由熱交換器、燃燒室、催化反應器、熱回收系統和凈化煙氣的排放煙囪等部分組成。催化燃燒裝置凈化原理是：未凈化氣體在進入燃燒室以前，先經過熱交換器被預熱后送至燃燒室，在燃燒室內達到所要求的反應溫度，氧化反應在催化反應器中進行，凈化后煙氣經熱交換器釋放出部分熱量，再由煙囪排入大氣。

催化燃燒裝置設計須知

1、氣流和溫度均勻分布。要使通過催化劑表面的氣流和溫度分布均勻，并保障火焰不直接接觸催化劑表面，燃燒室需要具有足夠的長度和空間。催化燃燒裝置應具有良好的保溫效果。爐體一般用鋼結構的外殼內襯耐火材料，或用雙層夾墻結構。

2、便于清洗和更換。催化劑反應器一般應設計成裝卸方便的模屜結構，便于清洗和更換催化劑載體。

3、輔助燃料和助燃。催化燃燒一般采用天然氣作輔助燃料，也可用燃料油、電加熱等作輔助燃料。助燃一般用凈化后的氣體，如果凈化后的氣體不能作為助燃，則應引入空氣助燃。

4、較高的轉化速度。由于催化燃燒為不可逆的放熱反應，所以，無論反應進行到什么階段，都應在盡可能高的溫度下進行，以獲得較高的轉化速度。但操作溫度往往受某些條件的限制，如催化劑的耐熱溫度、高溫材料的獲得，熱能的供應，以及是否伴有副反應等。因而實際生產中應根據實際情況恰當?shù)剡x擇。
